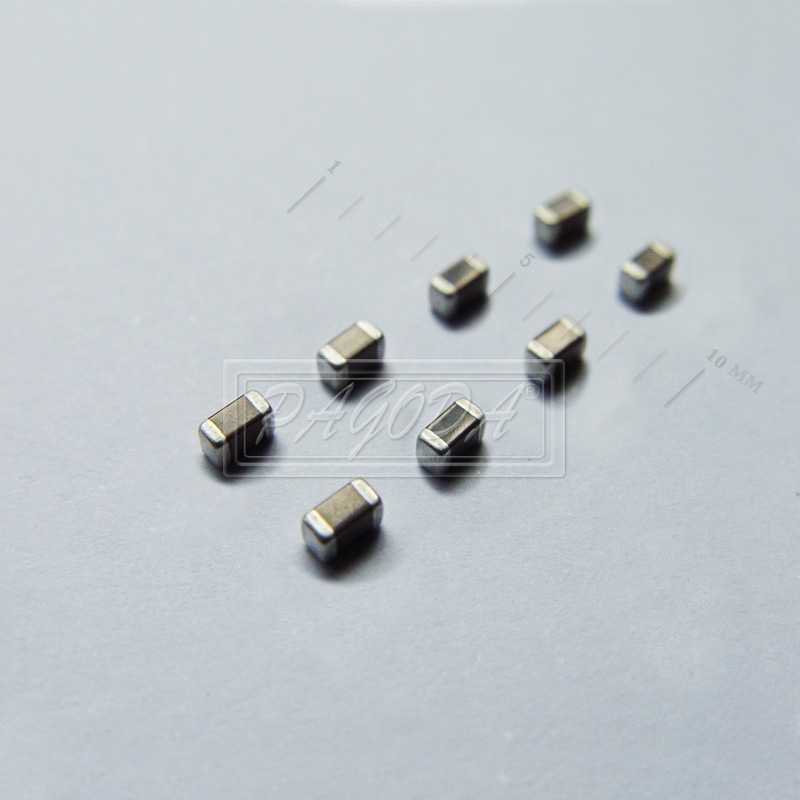

品牌: pagoda
型号: 0201 0402 0603 0805
介质材料: 其他
应用范围: 滤波
外形: 方块状
功率特性: 中功率
频率特性: 低频
调节方式: 固定
引线类型: 无引线
允许偏差: ±0.02
耐压值: 20
等效串联电阻(ESR): 20
额定电压: 16
绝缘电阻: 22
标称容量: 0.2p-100
偏差: F=±1%
电容的标志方法:
(1)直标法:用字母和数字把型号、规格直接标在外壳上。
(2)文字符号法:用数字、文字符号有规律的组合来表示容量。文字符号表示其电容量的单位:P、N、u、m、F等。和电阻的表示方法相同。标称允许偏差也和电阻的表示方法相同。小于10pF的电容,其允许偏差用字母代替:B——±0.1pF,C——±0.2pF,D——±0.5pF,F——±1pF。
(3)色标法:和电阻的表示方法相同,单位一般为pF。小型电解电容器的耐压也有用色标法的,位置靠近正极引出线的根部,所表示的意义如下表所示:
颜色黑棕红橙黄绿蓝紫灰
耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V
