贴片二极管与贴片三极管的工作原理
贴片二极管与贴片三极管都属于晶体管，那么以下平尚科技技术员就给大家讲解一下晶体管中的贴片二极管与贴片三极管的工作原理吧。
贴片二极管是一个由p型半导体和n型半导体形成的pn结，在其界面处两侧形成空间电荷层，并建有自建电场，当不存在外加电压时，由于pn结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在反向电压范围内与反向偏置电压值无关的反向饱和电流I0。当外加的反向电压高到程度时，pn结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。pn结的反向击穿有齐纳击穿和雪崩击穿之分。

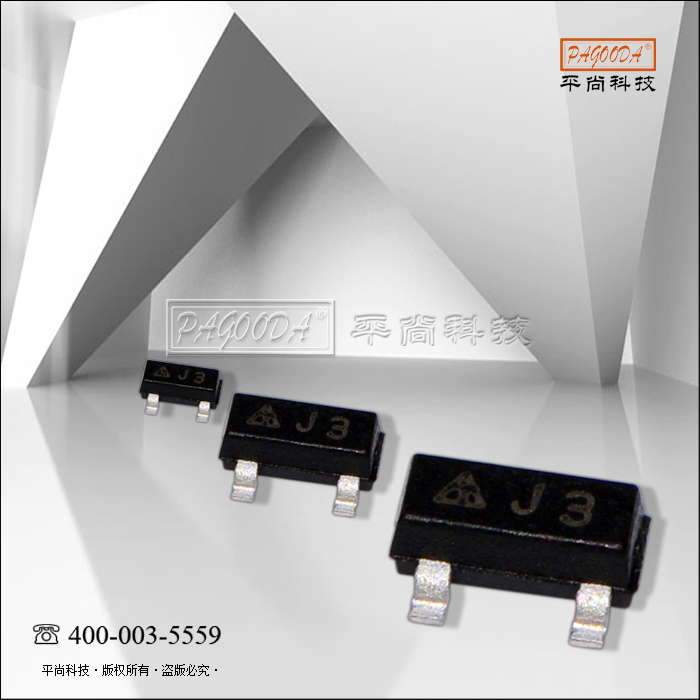

贴片三极管按材料分有两种：锗管和硅管。而每种又有NPN和PNP两种结构形式，但使用多的是硅NPN和锗PNP两种三极管，（其中，N是负极的意思），N型半导体在硅中加入磷取代一些硅原子，在电压下产生自由电子导电，而P是正极的意思是加入硼取代硅，产生大量空穴利于导电）。两者除了电源极性不同外，其工作原理都是相同的。咨询平尚科技13622673179张小姐可了解相关资料。
